Module d'extension de cartographie pédologique

Instructions d'utilisation

1. Télécharger des couvertures de levés pédologiques détaillés
2. Importer des fichiers .e00
3. Utiliser des légendes uniformisées
4. Ouvrir des tables associées à la couverture des sols

Télécharger des couvertures de levés pédologiques détaillés

On peut télécharger les données des levés pédologiques détaillés à l'aide de l'application Web pour les métadonnées disponible à http://wms1.agr.gc.ca/cgi-bin/mapmeta_f?mode=browse. Choisir l'util « Query » et cliquer sur les régions qui apparaissent en vert (jeu de données complet) ou en jaune (jeu de données incomplet) sur la carte. Cliquer sur le jeu de données Arc/Info dans la colonne « Données du SIG » - cela vous permettra de télécharger le fichier zip vers un dossier.

Il faut décompresser (télécharger WinZip) les données des levés pédologiques détaillés. Extraire tous les fichiers pour les placer dans un dossier. Jusqu'à trois fichiers .e00 (soil.e00, hydro.e00, civil.e00) seront visibles, de même que certains fichiers textes. Si vous avez déjà des fichiers soil, hydro ou civil .e00 dans ce répertoire, vous devrez les renommer afin de ne pas les écraser en décompressant les nouveaux fichiers. Il est important que les noms de fichiers e00 ne contiennent pas d'espaces. Il vaut mieux conserver les mots « soil », « hydro » ou « civil » dans le nom de fichier pour plus de clarté.

---

Importer des fichiers .e00

Pour charger des données de levés pédologiques détaillés provenant de fichiers e00 dans ArcView, sélectionner la fonction « Import e00 files » dans le menu Project File ou dans le menu View File. Sélectionner un ou plusieurs fichiers e00 que vous souhaitez importer (appuyer sur la touche-majuscules pour sélectionner plusieurs fichiers) et cliquer sur OK.
Indiquer le répertoire dans lequel vous souhaitez placer le répertoire de la couverture. Il est important que le nom de la couverture contienne les mots « soil », « hydro » ou « civil ». Le nom ne devrait pas comporter plus de 13 caractères afin que l'importation puisse s'effectuer correctement. La barre d'état au coin inférieur gauche de la fenêtre ArcView indiquera le nom du fichier e00 dont l'importation est en cours.
Après l'importation des fichiers e00 files, on vous demandera si vous voulez placer les couvertures importées dans la vue active, dans une nouvelle vue ou si vous ne souhaitez pas ajouter les couvertures à une vue. Sélectionner l'une des options et cliquer sur OK.

---

Utiliser des légendes uniformisées

Alors que les thèmes Soil, Hydro et/ou Civil se trouvent dans une vue, vous pouvez utiliser les légendes appropriées pour ces thèmes. Dans la vue qui contient les thèmes, cliquer sur le nouveau bouton de légende qui apparaît dans la barre d'outils.    On vous rappellera que les noms des thèmes doivent contenir les mots « Soil », « Hydro » ou « Civil », afin de pouvoir utiliser les légendes appropriées. Si les noms des thèmes sont incorrects, cliquer sur « No » et changer le nom du thème dans les propriétés du thème (Theme/Properties). Si les noms des thèmes sont corrects, cliquer sur « Yes » pour effectuer l'opération. On vous demandera si vous voulez changer la légende des sols - il est possible que vous ne souhaitiez pas changer une légende personnalisée pour les thèmes des sols. Ce module d'extension placera les thèmes dans le bon ordre (« hydro » et « civil » superposés à « soil ») et attribuera les couleurs correspondantes de la légende.

Avant l'utilisation de légendes uniformisées	Après l'utilisation de légendes uniformisées

---

Ouvrir des tables associées à la couverture des sols

Pour ouvrir des tables associées à la couverture des sols, vous devez d'abord activer un thème des sols dans la vue :
Ensuite, vous pouvez cliquer sur le bouton des tables qui apparaissent dans la barre d'outils.

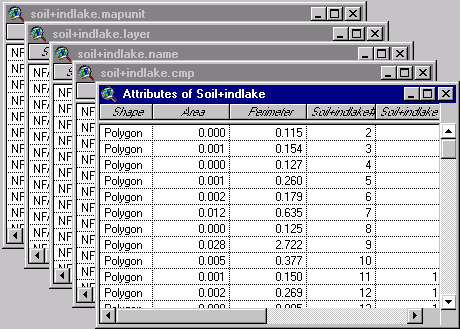

Cette opération permettra de charger les tables CMP, LAYER, NAME et MAPUNIT pour les thèmes actifs des sols.
À cette étape, vous avez la possibilité d'utiliser le mappeur des tables de composantes Component Table Mapper fourni ailleurs sur ce site.

---

Auteur : D. Pagurek
Contact : Peter Schut - chef d'équipe, SISCan
Mise à jour : 2000.10.23
